Nach einer TV-Inspektion wird jeder Schaden nach DIN EN 13508-2 kodiert und der gesamte Abschnitt einer Zustandsklasse zugeordnet. Beim Modell der DWA ist Zustandsklasse 0 die schlechteste und bedeutet sofortigen Handlungsbedarf; Klasse 5 bedeutet kein Handlungsbedarf. Beim ISYBAU-Modell ist die Skala genau umgekehrt — dort ist ZK 5 die schlechteste. Wer ein Protokoll liest, muss deshalb zuerst wissen, nach welchem Modell bewertet wurde.
Auf einen Blick
- Immer zuerst prüfen: nach welchem Modell wurde bewertet, DWA oder ISYBAU?
- Bei der DWA-Skala ist 0 die schlechteste Klasse, bei ISYBAU die 5.
- Die Zustandsklasse des Abschnitts richtet sich nach dem schwersten Einzelschaden.
- Ein Kürzel wie BAB oder BBA beschreibt Schadensart, Lage und Ausmaß — nicht die Dringlichkeit.
- Ein Protokoll ohne Videodatei und ohne Lagepläne ist nur ein halbes Protokoll.
Eine Kamerabefahrung ist die einzige Möglichkeit, den Zustand einer Abwasserleitung wirklich zu kennen. Das Ergebnis kommt allerdings in einer Sprache, die niemand außerhalb der Branche gelernt hat. Hier steht, wie man sie liest.
Was bei einer TV-Inspektion tatsächlich erfasst wird

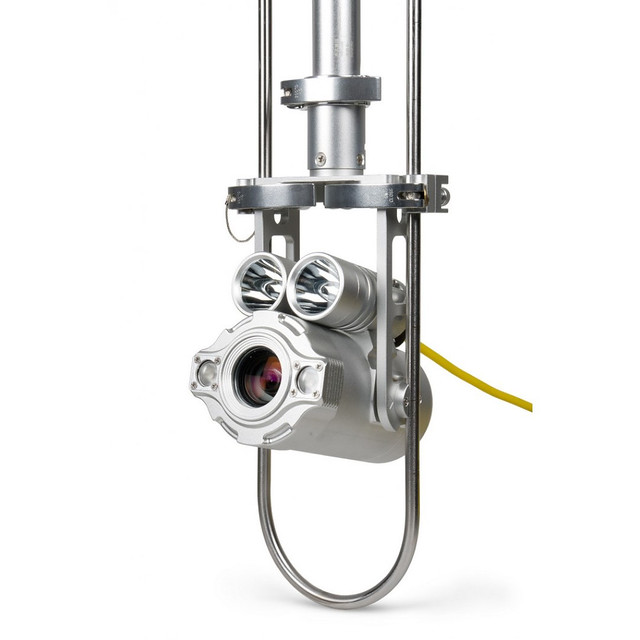

Ein Kamerawagen oder eine Schiebekamera fährt durch die gereinigte Leitung. Aufgezeichnet werden nicht nur Bilder, sondern zu jedem Befund auch:
- Position in Metern ab dem Startpunkt — damit die Stelle später wiedergefunden wird
- Lage im Rohrquerschnitt, angegeben wie auf einem Zifferblatt: 12 Uhr ist der Scheitel, 6 Uhr die Sohle
- Schadensart als genormtes Kürzel nach DIN EN 13508-2
- Ausmaß, etwa Rissbreite, Grad der Querschnittsverringerung oder Länge des betroffenen Bereichs
- Rohrdaten: Werkstoff, Nennweite, Verbindungsart, sichtbares Gefälle
Die Kürzel: was BAB, BBA und Co. bedeuten
DIN EN 13508-2 gibt ein dreistelliges Kodiersystem vor. Der erste Buchstabe trennt die Hauptgruppen, danach wird es spezifischer. Die praktisch häufigsten Befunde in privaten Grundleitungen:
| Kürzel | Bedeutung | Was es praktisch heißt |
|---|---|---|
| BAB | Riss | Von Haarriss bis klaffend. Entscheidend sind Breite und Verlauf. |
| BAF | Fehlende Wandungsteile, Scherben | Ernst. Hier fehlt Material, die Statik ist betroffen. |
| BAJ | Schadhafte Rohrverbindung, Muffenversatz | Der klassische Eintrittsweg für Wurzeln und Ratten. |
| BBA | Wurzeleinwuchs | Setzt immer eine Undichtigkeit voraus. |
| BBB | Anhaftende Ablagerungen, Inkrustationen | Betrieblich; Reinigung genügt meist. |
| BBC | Ablagerungen in der Sohle | Hinweis auf zu geringes Gefälle oder auf eine Senke. |
| BAH | Einragender Anschluss | Fängt Papier ab, häufige Verstopfungsursache. |
| BAG | Schadhafter Anschluss | Typischer Fall fürs Hutprofil. |
| BDC | Wasserstand über dem üblichen Maß | Deutet auf Rückstau, Senke oder Abflusshindernis. |
Die Zustandsklasse — und die Falle mit den zwei Skalen
Aus den Einzelschäden wird eine Gesamtbewertung des Abschnitts gebildet. Dabei gilt: Der schwerste Einzelschaden bestimmt die Klasse des gesamten Abschnitts. Ein sonst tadelloses Rohr mit einer einzigen kritischen Stelle wird also insgesamt kritisch eingestuft — was sinnvoll ist, denn genau diese Stelle wird zum Problem.
Nun die wichtigste Information dieses Beitrags: In Deutschland sind zwei Bewertungsmodelle gebräuchlich, und sie zählen in entgegengesetzter Richtung.
| Bedeutung | DWA-Modell (aus ATV-M 149) | ISYBAU-Modell |
|---|---|---|
| Sofortiger Handlungsbedarf, Funktion oder Standsicherheit nicht gesichert | ZK 0 | ZK 5 |
| Sehr starker Handlungsbedarf, kurzfristig | ZK 1 | ZK 4 |
| Starker Handlungsbedarf, mittelfristig | ZK 2 | ZK 3 |
| Handlungsbedarf, langfristig | ZK 3 | ZK 2 |
| Geringer oder kein Handlungsbedarf | ZK 4 | ZK 1 |
| Kein Handlungsbedarf | ZK 5 | ZK 0 |
Die Ziffer allein sagt nichts
„Ihr Kanal hat Zustandsklasse 4“ kann bedeuten, dass praktisch nichts zu tun ist — oder dass kurzfristig gehandelt werden muss. Es kommt allein auf das Modell an. Fragen Sie im Zweifel nach: „Nach welchem Modell wurde bewertet?“ Ein seriöses Protokoll nennt es ohnehin im Kopf.
Von der Klasse zur Entscheidung
Die Zustandsklasse ist eine Dringlichkeitsangabe, keine Handlungsanweisung. Was tatsächlich zu tun ist, ergibt sich erst aus Schadensart und Lage:
| Befund | Übliche Maßnahme |
|---|---|
| Ablagerungen, Inkrustationen, keine baulichen Schäden | Hochdruckreinigung; danach neu bewerten |
| Einzelner Riss oder eine undichte Muffe | Kurzliner an der Schadstelle |
| Mehrere Schäden über die Haltung verteilt | Schlauchliner über den gesamten Abschnitt |
| Schadhafter oder einragender Abzweig | Fräsen und Hutprofil |
| Wurzeleinwuchs | Fräsen, anschließend abdichten — sonst kommt er zurück |
| Scherbenbereich, Rohreinsturz, Gefällefehler, große Versätze | Offene Bauweise, punktueller Austausch |
| Stehendes Wasser ohne baulichen Schaden | Ursache klären: Senke, Rückstau oder Hindernis dahinter |
Was in ein vollständiges Protokoll gehört
- Angaben zum Objekt, Datum, ausführende Person und verwendetes Bewertungsmodell
- Lageplan oder Skizze mit Bezeichnung der Haltungen und Schächte
- Tabelle aller Befunde mit Position, Uhrzeitangabe, Kürzel und Ausmaß
- Standbilder der wesentlichen Schadstellen
- Die vollständige Videodatei, nicht nur Ausschnitte
- Nachvollziehbare Empfehlung mit Begründung
Bewahren Sie die Aufnahme auf
Die Videodatei ist ein Vermögenswert. Beim Hausverkauf ist sie ein belastbarer Nachweis über den Zustand der Entwässerung, bei einer Nachbarschaftsstreitigkeit ein Beweismittel und gegenüber der Stadtentwässerung ein Beleg. Legen Sie sie zu den Bauunterlagen und sichern Sie zusätzlich eine Kopie.
Bei uns bekommen Sie die Aufnahme immer — als Datei, nicht als Screenshot im PDF. Und wir gehen sie mit Ihnen durch, bevor wir über eine Sanierung sprechen. Manchmal ist das Ergebnis dieses Gesprächs, dass zunächst nichts zu tun ist. Auch das ist ein Ergebnis.
Häufige Fragen
Warum zählen die beiden Systeme gegenläufig?
Sie sind unabhängig voneinander entstanden. Das Modell der DWA, hervorgegangen aus dem früheren ATV-M 149, versteht die Ziffer als Dringlichkeitsstufe, bei der 0 den höchsten Handlungsbedarf bedeutet. Das ISYBAU-Modell aus dem Bereich der Bundesbauverwaltung versteht die Ziffer als Schadensschwere, bei der 5 am schwersten wiegt. Beide sind fachlich korrekt — man muss nur wissen, welches vorliegt.
Bedeutet Zustandsklasse 0 nach DWA, dass ich sofort sanieren muss?
Es bedeutet, dass die Funktionsfähigkeit oder die Standsicherheit nicht mehr gesichert ist und Sofortmaßnahmen einzuleiten sind. Das heißt nicht zwingend Vollsanierung am nächsten Tag, aber es heißt, dass Abwarten keine Option mehr ist. In der Regel folgt eine Sicherungsmaßnahme und anschließend die planmäßige Sanierung.
Mein Protokoll nennt gar keine Zustandsklasse. Ist es damit wertlos?
Nicht unbedingt. Bei privaten Grundleitungen wird häufig ohne formale Klassifizierung gearbeitet und stattdessen im Klartext beschrieben und bewertet. Wichtig ist, dass Schadensart, Position mit Metermaß, Ausmaß und eine nachvollziehbare Empfehlung enthalten sind — und dass die Videodatei beiliegt.
Wie lange ist ein Kamera-Protokoll gültig?
Eine feste Gültigkeit gibt es nicht. Als Faustregel ist ein Befund zwei bis drei Jahre aussagekräftig, sofern zwischenzeitlich nichts Auffälliges passiert ist. Nach einem Rohrbruch in der Nachbarschaft, nach Bauarbeiten auf dem Grundstück oder nach einer Verstopfung ist eine neue Befahrung sinnvoll.
Kann ich die Aufnahme selbst beurteilen?
Die groben Dinge ja — ein Riss, ein Wurzelbart oder stehendes Wasser sind auch für Laien erkennbar. Die Einordnung, ob ein Haarriss unbedenklich oder statisch relevant ist, erfordert Erfahrung. Lassen Sie sich die Aufnahme in jedem Fall zeigen und erklären; ein Betrieb, der das nicht möchte, ist der falsche.
Quellen und weiterführende Regelwerke
- DIN EN 13508-2 „Untersuchung und Beurteilung von Entwässerungssystemen außerhalb von Gebäuden — Kodiersystem für die optische Inspektion“
- DWA-M 149-2 „Kodiersystem für die optische Inspektion“
- DWA-M 149-3 „Beurteilung nach optischer Inspektion“
- Bundesamt für Bauwesen — Zustandsklassifizierung
- IKT — Bewertung und Sanierung von Grundleitungen mit häuslichem Abwasser
Dieser Beitrag ersetzt keine Prüfung vor Ort. Verbindlich sind die jeweils geltende Fassung der genannten Normen und die Satzung des zuständigen Entwässerungsbetriebs.
